Relais De Surcharge Thermique TSR2-D-1307 - (1.6 - 2.5A) TOSUN

Application
Cette série de relais de surcharge thermique peut être utilisée dans le circuit de 50 Hz ou 60 Hz,
tension d'isolation nominale 660 V, courant nominal 0,1-93 A pour protéger la coupure de phase lorsque le
moteur électrique est en surcharge.
Le relais a un mécanisme et une compensation de température différents et peut être branché sur un contacteur AC série TSC-D ou TSC1-D. C'est le relais thermique le plus avancé des années 90 au monde. Les produits sont conformes à la norme CEI 60947-5.
Pour protéger les moteurs, les relais thermiques sont indispensables. Le choix du relais thermique se fait en fonction de l'ampérage du moteur. Le réglage s'effectue par l'intermédiaire d'un potentiomètre. Un bouton "Reset" permet de réinitialiser le relais. Le bouton "Stop" permet de déclencher le relais thermique. Un contact NO à Fermeture et un contact NF à Ouverture sont disponibles pour traiter le défaut.
Les caractéristiques
un. Paramètre fondamental du circuit principal
(a). Tension d'isolation nominale 660V.
(b). Courant de travail nominal 25,36,93A séparément.
(c). Le sceau du régulateur du courant de réglage nominal.
(ré). Courant des composants thermiques (voir liste 1)
b. Circuit auxiliaire
(a). Il y a une paire de contacts N/O et N/C avec isolation électrique.
(b). Tension d'isolation nominale 500V.
(c). Fréquence nominale 50-60Hz.
(ré). Utilisez le groupe, la tension de fonctionnement nominale, nommez le courant thermique et le courant nominal.

spécification

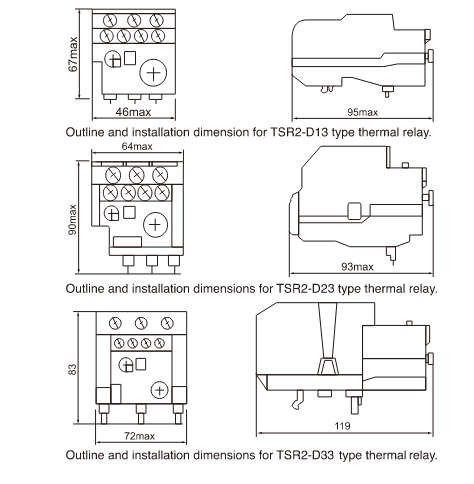

Dimension
